Термоголовка для радиатора отопления – принцип работы, устройство разных типов, как выбрать и установить

Термостатическая головка для радиаторов отопления относится к управляющей арматуре водяной отопительной системы. Специалисты называют его, как радиаторный клапан или термостатический вентиль. Устройство появилось в России сравнительно недавно, и было сразу занесено в соответствующую нормативную базу, как легитимный элемент водяной системы отопления.

Терморегулятор предназначен для регулировки уровня нагрева одного радиатора отопления или цепи последовательно соединённых батарей. С его помощью можно установить индивидуальный температурный режим в одном из помещений дома или квартиры. Универсальность прибора заключается в том, что он совместим с любыми моделями радиаторов.

Насколько важна и нужна термоголовка

Содержание

Терморегулирующая головка для радиатора отопления позволяет оптимизировать энергозатраты, что может принести существенную экономию тепловой энергии в течение всего отопительного сезона. Отопительным котлом можно поднять или снизить температуру нагрева во всех радиаторах обогрева одновременно.

Однако, не всегда это нужно так, как в разных помещениях различная потребность в уровне прогрева. Спальная, детская, гостиная, столовая и зал нуждаются в температуре 20 0 – 22 0 , в ванной комнате комфортный уровень нагрева воздуха желателен в районе 24 0 С, а в подсобных помещениях достаточно 16 0 С.

Уровень 12 0 и 7 0 для особых случаев. Установив терморегулирующие головки, хозяева жилья могут сами откорректировать температурный режим в каждой комнате по своему желанию.

Устройство термоголовки

Чтобы было понятней, на что способен прибор, и как лучше им пользоваться, надо рассмотреть из чего он состоит и по какому принципу он функционирует.

Головка терморегулятора представляет собой герметичный полый цилиндр, внутри которого находится сильфон – ёмкость с рабочим веществом. Сильфон через щели поворотного пластикового колпачка воспринимает изменения температуры воздуха в помещении.

Корпус головки соединён с клапаном специальной гайкой. На нижнем рисунке представлен в разрезе угловой кран с термоголовкой для радиатора. Как видно на схеме, термоголовка состоит из 10 элементов.

Принцип работы

Работа термоголовки для радиатора отопления состоит в следующем:

на поворотном кольце метками указаны 4 основные позиции регулятора. Совмещая определённую метку на шкале с меткой корпуса, задаётся режим работы прибора;
если воздух стал нагреваться больше установленной нормы, то через щели поворотного колпачка он начинает нагревать сильфон с рабочим веществом;
разогретое вещество начинает увеличиваться в объёме, чем приводит в движение шток;
шток, в свою очередь, через золотник начинает закрывать проходное отверстие, тем самым уменьшая поступление теплоносителя в батарею;
в результате воздух в помещении начнёт охлаждать, а соответственно охлаждаться будет сильфон с рабочей жидкостью;
происходит обратный процесс, и горячая вода будет подаваться в радиатор с нужной интенсивностью.

Контроль и точность регулировки у разных приборов может отличаться. Однако, принцип работы у всех механических моделей одинаков.

Типы термоголовок

Термоголовки на батарею по типу встроенных механизмов делятся на устройства:

ручные;
механические;
электронные.

Ручные

По своему действию терморегулирующие устройства напоминают работу обыкновенного водопроводного крана. Поворотом ручки регулируют интенсивность потока теплоносителя, поступающего в радиатор. Калибровка шкалы произведена на основании серии испытаний приборов. Каждое деление соответствует температуре, которая должна установиться в помещении.

Плюсы

Невысокая стоимость приспособления. Простота в установке и обращении. Красивый внешний вид.

Минусы

Степень нагрева батареи устанавливают головкой терморегулятора вручную. Это означает, что регулировка температуры в комнате невозможна во время сна хозяев жилища или их отсутствия.

Механические

Шток термостата перекрывает, и освобождают проход теплоносителю в трубе перед радиатором, двигаясь автоматически вслед за меняющимся в объёме сильфоном. Величину температуры устанавливают вручную по шкале поворотного колпачка, задавая ограничения в работе термостатического клапана.

Плюсы

Исключается ситуация, когда нужно присутствие хозяев для корректировки прибора. Терморегулятор круглосуточно поддерживает заданный параметр, что существенно экономит тепловую энергию.

Минусы

Необходимость постоянного наблюдения за правильностью установки и выполнения заданных температурных режимов прибором.

Электронные

Автоматическая термоголовка с электронным управлением обладает расширенным набором функций. Принцип работ терморегулятора такой же, как у механического прибора. Головка имеет возможность тонкой настройки. Термоголовка устанавливается непосредственно на термостатический клапан и даёт возможность регулировки температуры воздуха в помещении.

Плюсы

К достоинствам можно отнести наличие таких функций, как:

программирование устройства температурных режимов на каждый день недели;
«Boost» включает быстрый нагрев батареи;
«Отпуск» устанавливает постоянный режим обогрева на весь период длительного отсутствия хозяев в доме или квартире;
«Offset» срабатывает при затруднённом доступе или расположению батареи в глубокой нише;
«Открытое окно» при открытии окон головка автоматически понизит температуру нагрева радиатора.

Минусы

К минусам следует отнести высокую стоимость автоматической головки термостата. Также сюда следует отнести необходимость контроля элементов питания и своевременной замены пальчиковых батареек.

Термоголовки для радиаторов отопления отличаются по способу крепления – это:

краны с термоголовками прямые и угловые;
беспроводные;
с выносным датчиком.

Краны с термоголовками – прямые и угловые

К ним относятся все ручные и механические устройства (смотрите выше главы «Ручные» и «Механические»). Прямые (проходные) модели имеют тройник для врезки в прямую трубу.

Угловые термоголовки устанавливают в углах поворота тепловой магистрали перед батареей отопления.

Беспроводные

Особенностью беспроводных головок термостата для батарей отопления является то, что управление ими осуществляется через Bluetooth со смартфона или планшета. Беспроводные термостаты являются совершенно самостоятельными устройствами, не нуждающимися в дополнительном оборудовании. Основными достоинствами таких приборов является:

Источник

Как установить термоголовки для радиаторов своими руками

Современные отопительные системы не могут сегодня обойтись без дополнительных элементов, так разводка коллекторов теплых полов или же радиаторы практически в обязательном порядке оснащены специальными вентилями – термоголовками, позволяющими регулировать температуру. Благодаря такой распространенности этих деталей, вопрос, как установить термоголовки для радиаторов своими руками, встречается все чаще и чаще.

Терморегуляторы в наши дни не могут существовать без двух дополнительных компонентов – непосредственно самого вентиля, то есть клапана, и механизма, оказывающего некоторое действие на шток-клапан, иначе этот механизм называют термоголовкой. При помощи термовентиля появляется возможность регулирования теплоотдачи. Такая возможность способствует экономии средств, поскольку позволяет избежать переизбытка выпускаемого тепла. Шток с конусом и непосредственно корпус являются составными частями такого вентиля. (См. также: Как подключить теплый пол своими руками)

Крайне удобно осуществлять контроль над температурой двумя способами: ручным методом или автоматическим. Поворот маховика оказывает сильное воздействие на шток. Таким образом, происходит расширение или же сужение проходного отсека, что влечет за собой и изменение температурного режима. Ручное функционирование является далеко не самым эффективным, напротив, колпачок не рассчитан на такие процедуры.

Термоголовки для радиаторов Керми гораздо лучше устанавливать в автоматическом режиме, поскольку она включает в себя специальный сильфон, выполняющий функции определителя действующей температуры в помещении. При этом сильфон заполнен жидкостью, тепловое воздействие на которую способствует ее расширению.

В результате растяжения она доходит до шток-клапана и выдавливает его. Дополнительная конусообразная деталь при воздействии на шток постепенно перекрывает проходное отверстие, не давая теплоносителю нагреваться с большей силой и способствуя его остыванию. Такой же алгоритм действий происходит и при обратном процессе – охлаждении помещения. (См. также: Купить хороший котёл – значит разбираться в его составляющих)

Типы и виды термоголовок

Терморегуляторы сегодня предназначены для двух основных систем отопления, которые оказали основное влияние на разделение данных элементов по типам. Так, существуют термоголовки для однотрубных отопительных систем, и, разумеется, двухтрубных. Установка термоголовки на радиатор отопления также выполняется исходя из определенного типа системы отопления. Большие перепады давления под силу термоголовкам второго типа. Благодаря высоким показателям сопротивления гидравлики, присущего клапанам регулировки, удается достичь потерь давления в этих местах.

Внутри данного типа также существует некое разделение на термоклапаны с предварительной настройкой сопротивления и термоклапаны без данной настройки. Второй вариант позволяет добиться равных показателей уровня расхода теплоносителей во всех отопительных приборов, однако это не является положительным фактором. Поскольку каждое помещение имеет собственные показатели потери тепла, то и отопители в нем должны устанавливаться соответствующей мощности, именно это позволяют обеспечить настраиваемые клапаны.

Разумеется, установка необходимых параметров позволит добиться оптимальных результатов работы радиаторов, которые, в свою очередь, прогреют помещение до необходимого уровня. Именно поэтому так важна установка термоголовки на радиатор. При этом важно помнить, что система регулировки такими деталями должна обязательно быть дополнена перепускными клапанами, которые устранят мешающий шум, образующийся в результате перепадов давления. (См. также: Как рассчитать биметаллические радиаторы отопления)

Установка термоголовки на радиатор отопления должна быть выбрана не только относительно типа, но и относительно вида. Так, ручные термоголовки имеют шкалу с цифрами и снежинкой, что сильно облегчает выставление необходимой температуры. В данном случае установка показателя на нулевой отметке будет свидетельствовать об отключении устройства.

Положительная особенность ручной термоголовки в том, что ее легко монтировать в любом положении. Это может быть как горизонтальное, так и вертикальное направление. Горизонтальная установка облегчит последующий переход на аналог с сильфоном. Наличие штор, или каких других занавесок, перекрывающих головку с сильфоном, негативно скажется на ее работе, поэтому в этом случае лучше всего устанавливать элемент с ручным управлением. Однако такая ситуация вполне может быть исправлена при помощи установки дополнительных выносных датчиков.

Конструкция устройства

Современный рынок изобилует подобными устройствами разных производителей, однако самыми именитыми на сегодняшний день являются термоголовки для радиаторов Danfoss. Конструкция устройства крайне проста – она заключается в совокупности клапана и термостата. Однако такое простое устройство имеет довольно сложный принцип работы термоголовки для радиатора: (См. также: Обвязка радиаторов отопления)

Клапан признан вторым не менее важным компонентом всего устройства. Само собой, что его большое значение определяется не менее важным предназначением – регулированием поступления теплоносителя. Сегодня такие клапаны выпускаются в нескольких вариациях:

Третий вариант имеет широкое применение в многоэтажных жилых постройках старой конструкции, в зданиях с однотрубной системой или же в загородных домах с двухтрубной системой, не оснащенной специализированным циркуляционным насосом.

Положительные моменты таких клапанов заключаются в мощной пропускной способности. Последний вариант неразрывно связан с двухтрубными система и насосами циркуляционными в коттеджах, а также с новыми строениями жилого характера, где проведена двухтрубная отопительная система.

Установка термоголовки

Электронные термоголовки для радиаторов устанавливаются таким же образом, как и все прочие. Главное, это добиться свободной циркуляции воздуха в непосредственной близости от датчика устройства. Термоголовка на радиатор отопления лучше всего монтируется в горизонтальном положении. Такая установка не дает возможности нагревательным элементам воздействовать на датчик.

Помимо этого, монтаж требует внимательности, поэтому стрелка головки обязательно должна совпадать с потоком теплоносителя, точнее говоря, с направлением его движения. Данным правилом недопустимо пренебрегать, иначе работоспособность устройства будет под большим вопросом.

Неправильная установка датчика влияет на его работу. Среди главных причин, негативно сказывающихся на работоспособности последнего, имеются:

Монтаж термоголовки осуществляет при помощи обычных гаечных ключей. Местом установки клапана является входное отверстие, при этом направление стрелки клапана определяется с учетом направленности потока теплоносителя. Кран с термоголовкой для радиатора позволяет самому определять и выставлять необходимую температуру, а также благодаря автоматике достигать оптимальных температурных решений. Отсутствие датчика не является запрещающим критерием регулирования температуры. Этот процесс легко производить посредством защитного колпачка, которым для удобства оснащается клапан.

Настройки позволяют выставлять самые оптимальные температурные решения – от 6 до 26 градусов по Цельсию. После предварительной установки автоматика сама будет контролировать перепады температуры, и держать помещение в комфортном тепловом режиме. Установить необходимую температуру легко при помощи рукояти, повернув которую, необходимо выбрать нужный показатель.

Главное, производя установку собственноручным образом, не пренебрегать инструкцией, прикладывающейся к каждой модели. Инструкция позволяет с меньшей затратой сил и времени произвести монтаж, не повредив устройства, поскольку высококачественные экземпляры Danfoss требуют аккуратного подхода, и тогда они прослужат долгие годы.

Важно не забывать об установки головки вдали от греющих поверхностей и оградительных факторов, иначе реальная температура помещения не будет соответствовать показаниям датчика. Наибольшей надежности можно добиться благодаря установке выносных датчиков.

Источник

Термоголовки для радиаторов как ставить

Типы и виды термоголовок

Конструкция устройства

Установка термоголовки

Важно не забывать об установки головки вдали от греющих поверхностей и оградительных факторов, иначе реальная температура помещения не будет соответствовать показаниям датчика. Наибольшей надежности можно добиться благодаря установке выносных датчиков.

Источник

Как правильно установить термоголовку на батарею

Чтобы понять, как правильно установить термостатическую головку на батарею, важно разобраться в ее устройстве. Когда ясен принцип функционирования, легко избежать проблем с монтажом.

Вентиль состоит из двух частей – регулировочного клапана и термостатического элемента. Вращая ручку, настраивают температурный режим. При этом ориентируются на шкалу с цифрами или точками – совмещают нужную из них с риской на корпусе. Между седлом клапана и его конусом есть расстояние, которое определяет количество воды, поступающей из системы отопления в радиатор. Движением конуса управляет термостатический элемент. Он реагирует на изменение температуры воздуха в комнате за счет газоконденсатного заполнения – термочувствительной жидкости. Таким образом, происходит автоматическая регулировка потока теплоносителя в зависимости от изменения температуры воздуха в помещении. Она удерживается на одном уровне, комфортном для пользователя, например, 20 – 22 °С.

Поддержание постоянной температуры в помещении и является главным достоинством термоголовки. Для ее понижения не надо открывать двери и окна (это особенно не выгодно владельцам собственной котельной – ведь затраченные на обогрев ресурсы буквально улетают в окно). Использование регулирующей аппаратуры экономит 10 – 20% тепловой энергии. И наконец, еще одним аргументом в пользу установки термоголовки на батарею является довольно простой монтаж и независимость ее работы от электросети.

Как видите, принцип работы обычного механического термостатического вентиля довольно прост. Однако точность его срабатывания во многом зависит от правильной установки. Поэтому, прежде чем говорить о процессе монтажа, мы расскажем, как не следует устанавливать термоголовку на батарею.

3. Частые ошибки монтажа

Наиболее распространенная ошибка – вертикальное положение головки над клапаном в верхней части радиатора. Многие пользователи считают такой способ эстетичным и удобным. Но это негативно сказывается на работе элемента. Дело в том, что поднимающийся от трубы горячий воздух нагревает головку – температура в этом месте становится гораздо выше, чем в комнате. Устройство воспринимает это как превышение комфортного уровня, решает, что в комнате жарко, и отключает радиатор. В итоге помещение перестает отапливаться.

В число неправильных мест установки также входят участки, в которых температура воздуха сильно отличается от средней температуры в комнате. К примеру, радиатор скрывается в нише, и там же устанавливают термоголовку. Она реагирует на жару в замкнутом пространстве и отключает радиатор. То же самое происходит, если вентиль расположен глубоко под подоконником, находится под прямыми солнечными лучами, закрывается плотными шторами, мебелью и т.д. Другой неправильный вариант – установка термостатического вентиля в месте, которое попадает под поток холодного воздуха, например, с краю оконного проема, где часто бывают сквозняки. В таком случае устройство будет «думать», что в помещении холодно – температура обогрева повысится, и в комнате начнется нестерпимая жара.

Как видите, неправильное место установки термоголовки практически сводит на нет смысл ее использования. Как утверждают специалисты, лучше вообще не ставить вентиль на радиатор, чем проводить неправильный монтаж.

Запомните: место установки термостатической головки должно быть таким, в котором отражается средняя температура воздуха в помещении. Тогда устройство будет корректно реагировать на температуру и поддерживать комфортный режим.

4. Пошаговая инструкция правильной установки

Подготовительные работы

Обычно установку термоголовки на батарею проводят вместе с монтажом новых радиаторов. Для этого нужно перекрыть стояк и слить в ведро оставшийся в трубах теплоноситель. Лучше всего осуществлять работы не в период отопительного сезона.

Выбор места установки термоголовки

Учитывая ошибки в монтаже термостатической головки, о которых мы говорили выше, можно сделать выводы о том, где точно не стоит устанавливать термоголовку. Какими же будут оптимальные варианты? Важно, чтобы на нее не попадали тепловые потоки от радиатора и не воздействовали факторы, которые могут стать причиной ложного восприятия температуры.

На фотографиях ниже представлены распространенные варианты правильной установки термостатической головки на батареи. Если она монтируется в верхней части радиатора, то должна располагаться только горизонтально. В нижней части она может крепиться горизонтально и вертикально, так как там нет сильных тепловых потоков нагретого воздуха – он поднимается наверх.

Выполнение резьбы на трубах

Чтобы закрепить головку на радиаторе, необходимо нарезать резьбу в местах присоединения. Для этого на сгонах, идущих от стояка и радиатора, нарезают резьбу с помощью плашки.

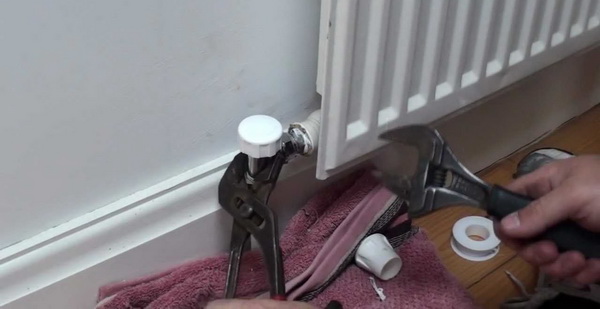

Монтаж головки

К сгону, идущему от стояка, прикручивается контргайка. Ее обматывают фумлентой, и на нее накручивают терморегулятор, но не затягивают крепеж. Далее проделывают то же самое со сгоном, идущим от радиатора. Установленную термоголовку нужно закрепить – одновременно двумя разводными ключами затягивают обе гайки.

Настройка устройства

Закройте все окна и двери, чтобы тепло не выходило из помещения. Установите в центре комнаты какую-либо подставку, например, поставьте стремянку. Разместите на ней термометр. Он должен находиться на высоте, равной половине высоты комнаты. Включите вентиль термоголовки на максимум. Помещение прогреется до максимальной температуры. Следите за показаниями термометра. Столбик термометра будет подниматься: как только температура повысится на 5 – 7 °С, поверните ручку терморегулятора в противоположную сторону. Уменьшится поток теплоносителя, а значит, температура в комнате начнет снижаться. Следите за спадом показаний термометра. Когда увидите желаемое значение, например, 22 °С, поворачивайте ручку термоголовки на увеличение, пока не услышите шум воды в ее корпусе. Можно запомнить положение ручки и сделать отметку на корпусе. Оставьте терморегулятор в этом положении. В некоторых устройствах есть шкала температур, и в процессе настройки вам остается только с ней сверяться.

Совет: по окончании отопительного сезона снимайте термоголовки с радиаторов. Длительное бездействие может привести к прикипанию подвижных элементов устройств. Если их снять, вы продлите срок службы важных деталей.

Теперь вы знаете, как правильно установить термоголовку на батарею и как избежать ошибок. Вы легко справитесь с этой задачей. Осталось только купить все необходимое для монтажа – можете сделать это в нашем интернет-магазине. Мы предлагаем только фирменные изделия: радиаторы и термостатические головки к ним. Не забудьте приобрести сопутствующие элементы: кран Маевского, запорные вентили и прочие полезные мелочи, без которых не обойдется ни одна система отопления. Если вам нужна консультация, позвоните менеджеру нашей компании. Он поможет выбрать все необходимое.
